曲阜市东信科安矿机有限公司针对传统托辊称重计量给料机存在的问题而研发生产了一款新型分段式无仓压悬挂计量给料机、称重给料机，已授予国家专利。

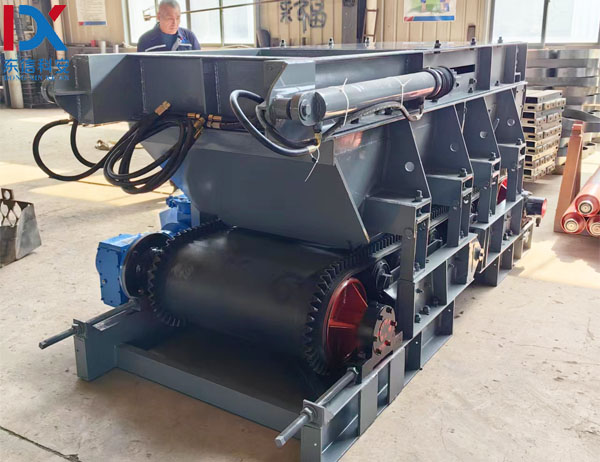

主要结构及工作原理：分段无仓压计量称重给料机上部为煤仓口固定连接平板闸门（配套液压站），下部为物料输送机，输送机由底架、导料槽、驱动装置、驱动滚筒、卸载滚筒、托辊、输送带、清扫器、传动链条、压链轮、速度传感器等组成，其中底架和导料槽均分为两段，煤仓口下部受料段称为除仓压段，出料口端称为计量段，底架两段之间铰轴连接，相应段导料槽和底架固定连接，两端导料槽之间采用柔性连接或沿口搭接，防止撒料。输送机除仓压段导料槽上部与平板闸门固定连接，计量段导料槽前端与平板闸门采用称重传感器悬挂连接。计量部分由计量控制箱、称重传感器、速度传感器组成。给料机启动运行时，料仓内物料层进入除仓压段底架及导料槽后，仓内物料产生的仓压及该段物料重量及设备整体重量全部通过导料槽与平板闸门的固定连接传递给煤仓基础承受，当物料进入计量段底架和导料槽时，就对计量段导料槽前端吊挂的对称重传感器产生稳

定拉力信号，滚筒运转时速度传感器传输速度信号，一并传入称重控制箱计算出输送的物料重量，并控制给料机的运行状态。

1．称重精度误差：+/-0.5％；

2．给料机功率 5.5KW、7.5KW、11KW、15KW；

3．液压站功率 3KW；

4．给料机给料量0-4000t/h；

5．计量称重给料机构底架至煤仓料口的高度大于等于1000mm，大于等于称重距离1900mm；

6．整机外形及安装尺寸根据用户现场空间、现场工况、物料粒度、物料粘度、物料密度及用户各种具体要求确定。

7．整机采用非标化设计，使物料通过空间最大化，满足现场使用，节省空间及配套设施造价。体积小，称重精准，技术先进。
