GLD系列链带式给料机结构特点及工作原理
发布时间:2020-09-26    来源:曲阜东信科安矿机有限公司     浏览数:

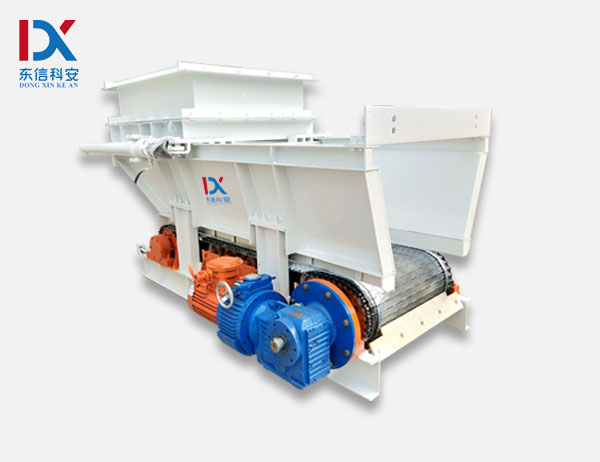

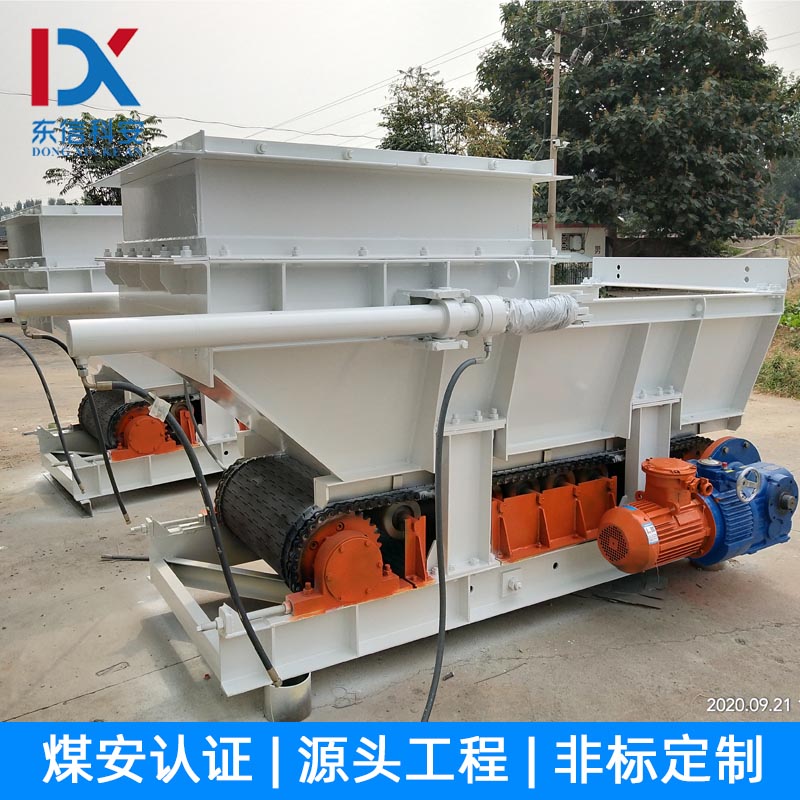

链带式给料机是我公司研发得新型输送设备,链式式给料机得结构由漏斗、导料槽、闸门(手动、电液)、托辊、链条、链带组合装置、传动滚筒组、改向滚筒组、传动装置、底架等构件组成,链带式给料机有以下特点:

1、漏斗
漏斗是连接料仓及给料机料槽的矩形短接,漏斗上部法兰与料仓口法兰相匹配,下部法兰与料体连接,以保证来料有效进入料仓。
2、料槽
整个料槽围成一个相对封闭的箱体,以保证上部来料能够有效进入链带上部,便于物料自开口处由链带输送至下一级输送系统,同时保证不使物料散落。
3、闸门
置于漏斗与导料槽之间,分手动及电动两种(用户可以根据情况选择),同时具有可调节输送量的功能。当关闭闸门时,上部料仓停止来料,给料机停止给料;当给料机需要给料工作时,先启动给料机电动机,给料机开始运转,随后开启闸门,使来料顺利进入料槽,开始正常给料。每班停运时,要先关闭闸门,然后将料槽内物料清理干净,严禁在物料堆满料仓情况下启动。
4、辊子链条、链带输送装置
链条采用高强度大节距板式辊子链,链带片采用优质碳素结构钢精铸加工制成,材质16MN,链带穿销材质40Cr,具有高强度高耐磨性;便于实现连续运输。这种链带给料方式,大大提高了设备使用寿命,较适合用于大块度、矸石含量较高矿井的原煤及其它物料的输送。
5、传动滚筒组、改向滚筒组
传动滚筒组装有两件专用24B链链轮,与改向链轮组相呼应,当传动机构带动传动链轮组转动时,传动链轮组带动板式辊子链及链带进行物料输送,完成输送料过程。

6、传动机构
  采用MB摆线针轮减速机,具有无级调速功能。传动平稳、可靠,调速方便,用户可根据来料量大小调节转速。
  输出轴与头轮组采用32A套筒滚子链连接,便于更换,使用寿命长。
7、底架
由型钢焊接而成,牢固稳定,是支撑上部各部件的载体。
